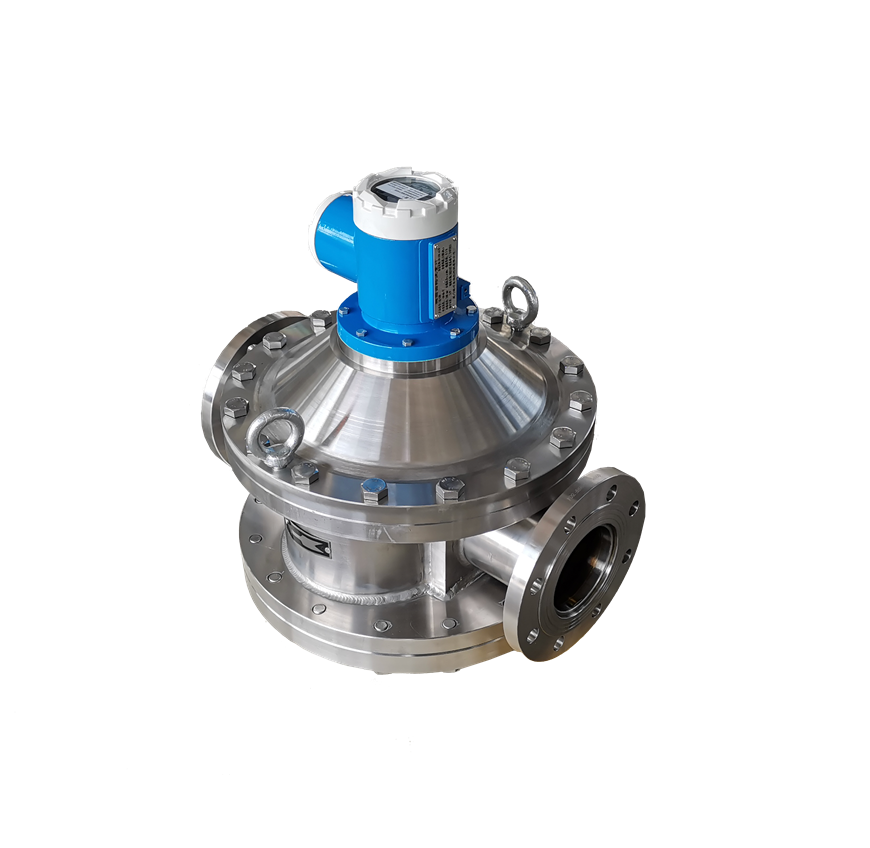

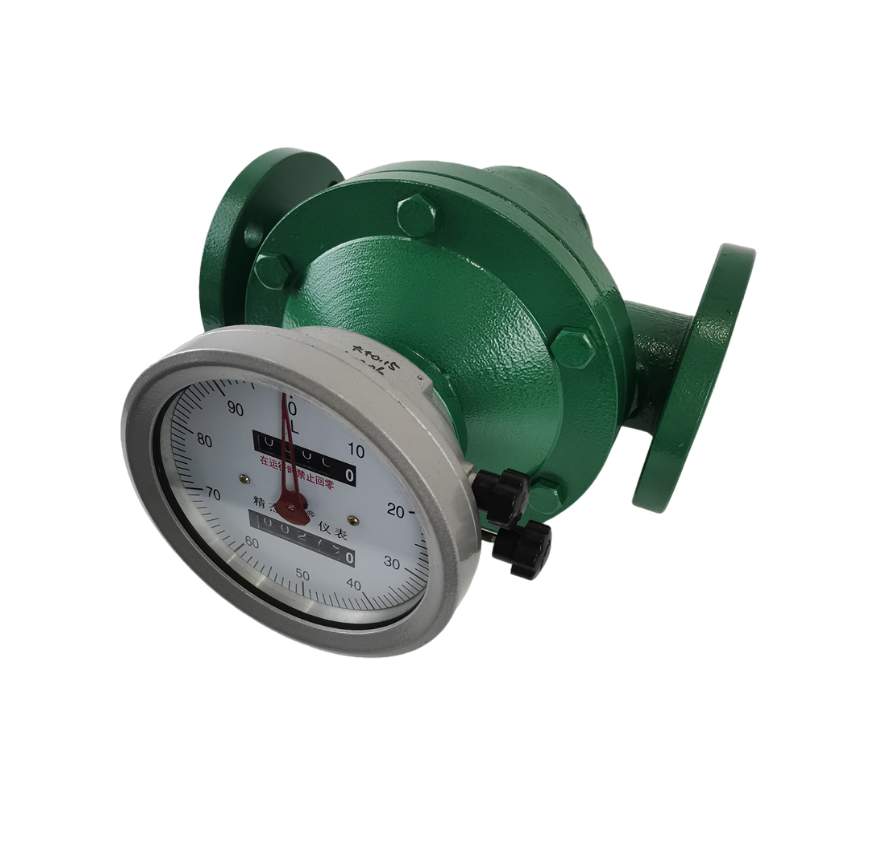

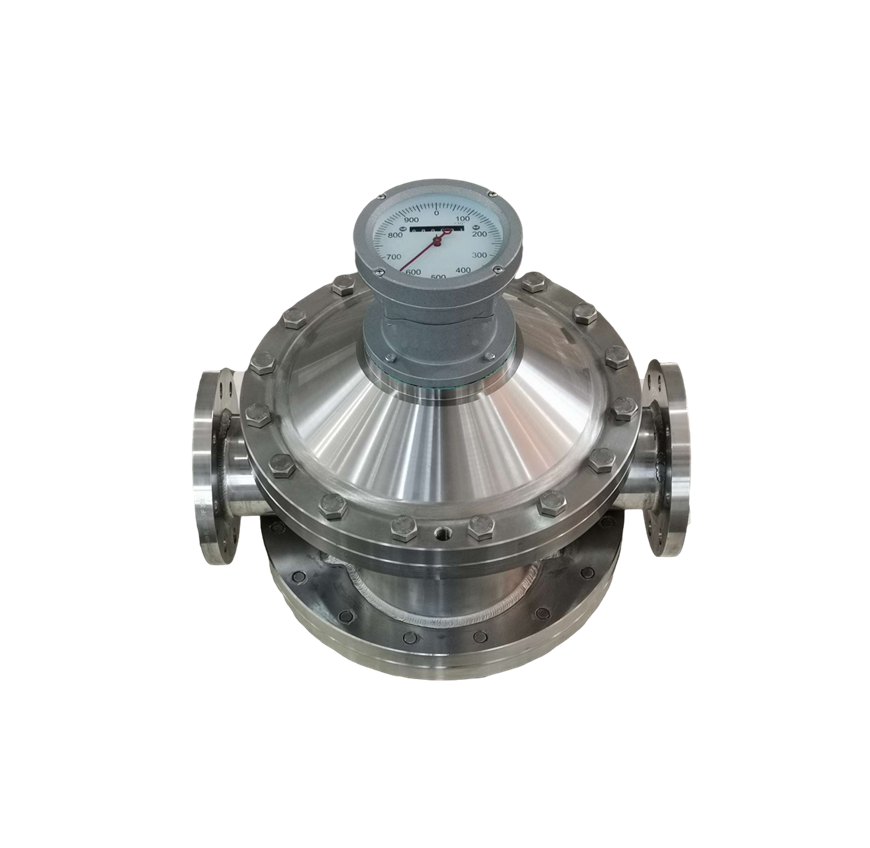

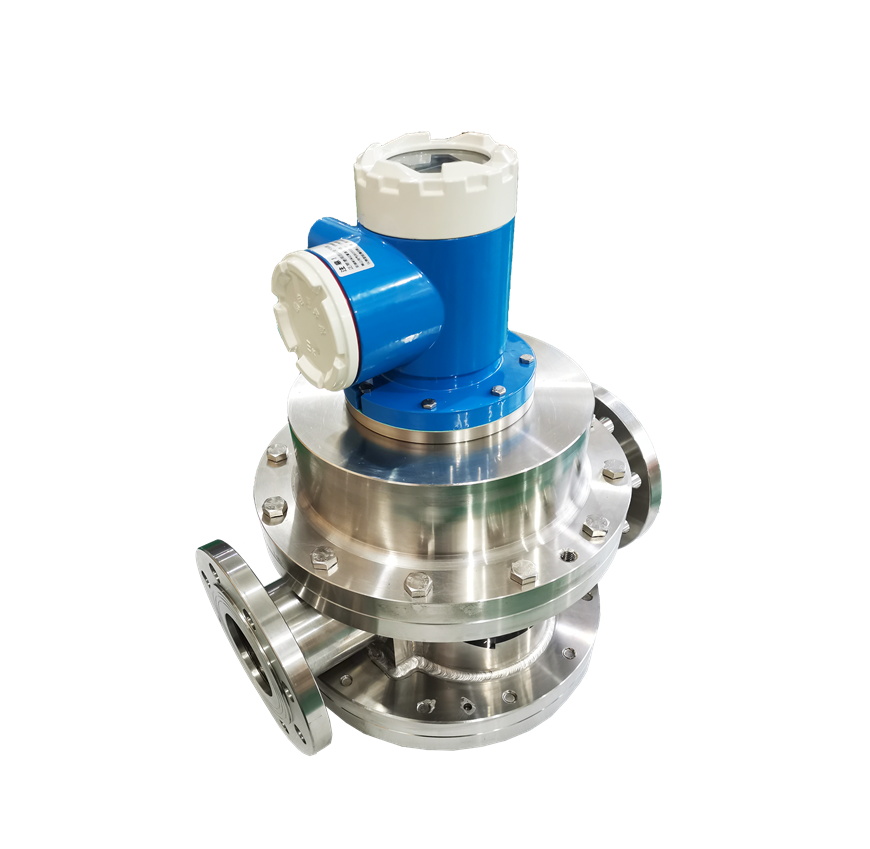

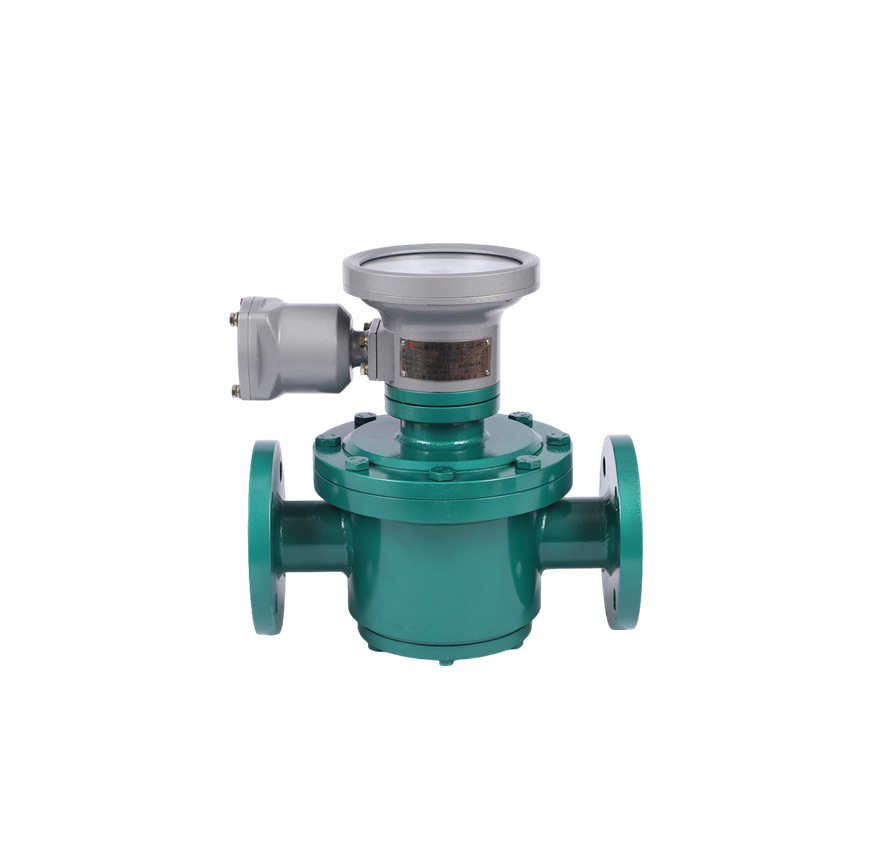

產品簡介

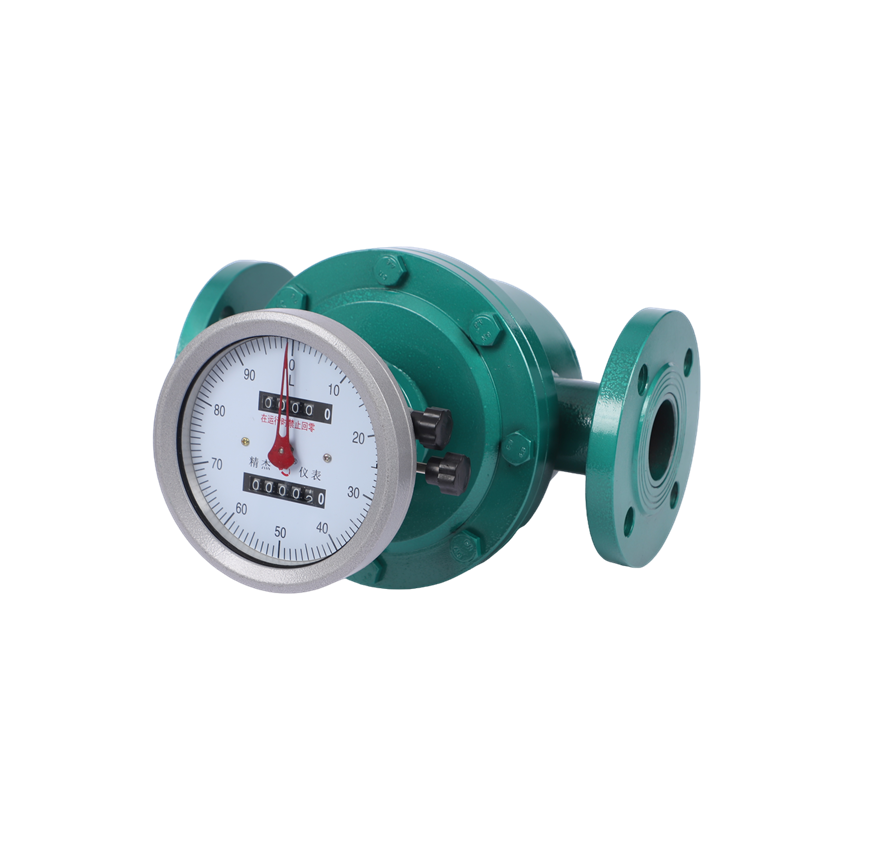

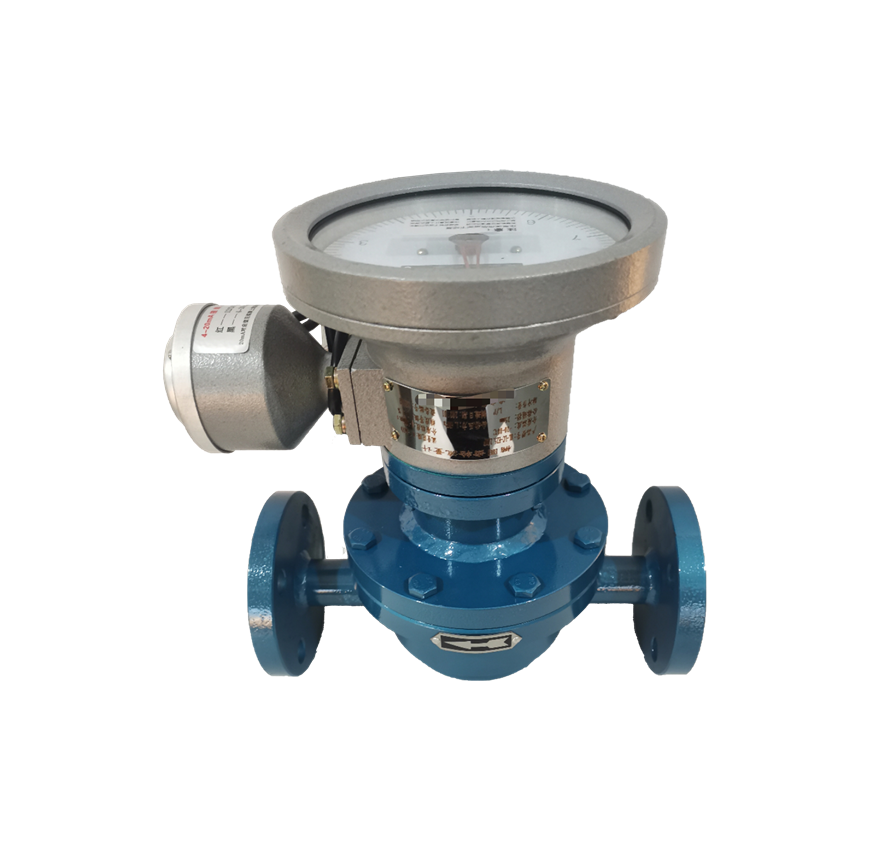

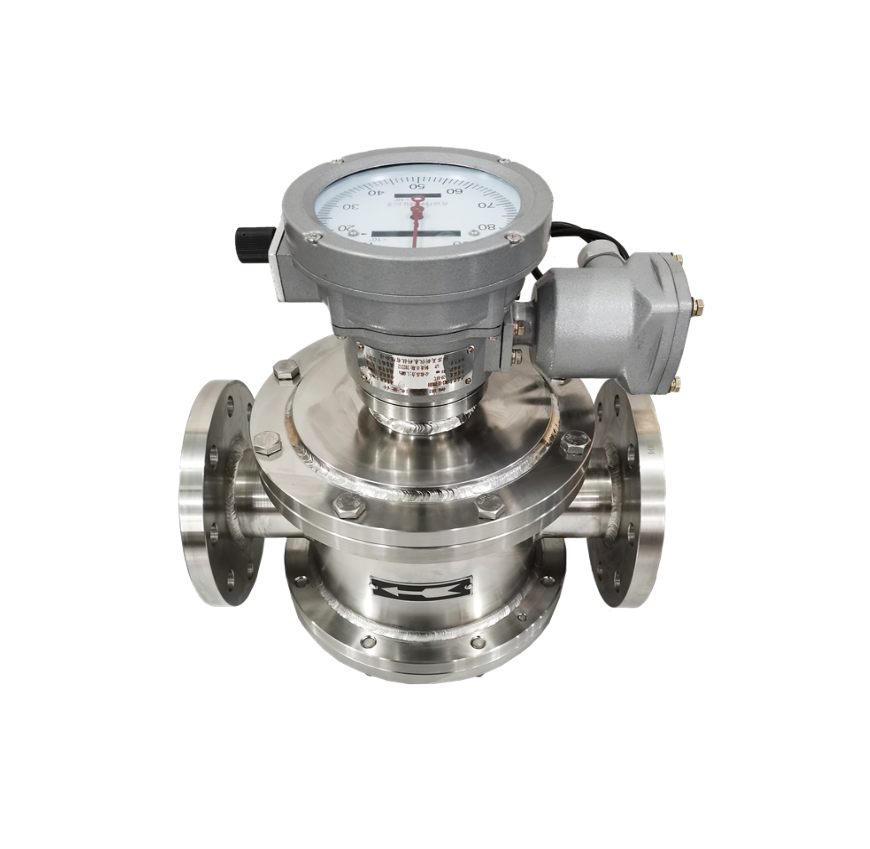

LC系列橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體累積流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。加裝液晶數字計數器可現場顯示瞬時/累積流量，可同時實現多種信號遠傳（脈沖/電流/通訊），加裝散熱器或齒輪欠齒可測量高溫、高粘液體。可加裝保溫夾套對流量計進行伴熱保溫。
不同的液體（酸、堿、鹽、有機溶液等）流量計主體可選擇不同的材質制造。
橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器，則構成高溫型流量計。變送器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機構、調節機構、計數器、發訊器，可加裝防爆液晶數字顯示計數器實現現場顯示瞬時、累積流量并同時輸出多種信號。

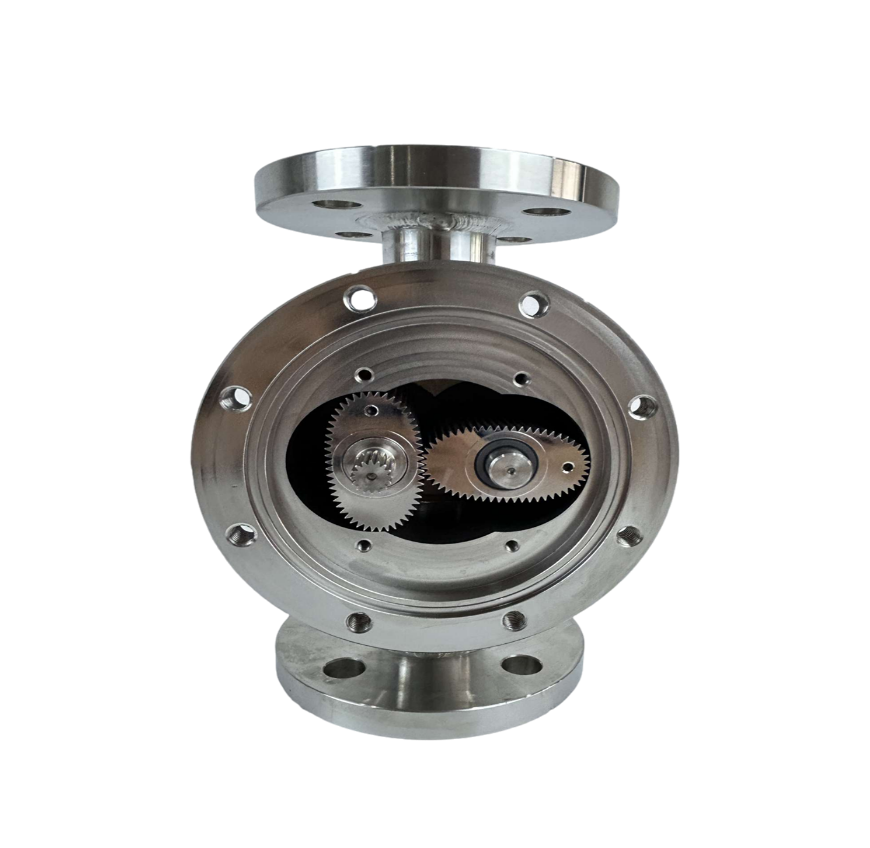

計量室內由一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口壓力差推動而旋轉，從而不斷地將液體經初月形空腔計量后送到出口處，每轉流過的液體是初月形空腔的四倍，由密封聯軸器將橢圓齒輪轉的總數以及旋轉的快慢傳遞給計數機構或發訊器，便可知道通過管道中液體總量和瞬時流量。

優勢特點

01

橢圓齒輪流量計計量精度高，一般可達±0.5百分比、高精度型可達±0.2百分比，通過現場校準可進一步提高產品精度

02

重復性好，0.5級精度重復性<0.17百分比,0.2級精度重復性<0.07百分比；正是由于具有良好的重復性，在貿易結算中是優先選用的流量計

03

機械結構性能更穩定，由于流量計通體采用機械結構原理，使其性能更加穩定，粘度適應性更強，耐溫更高

04

量程范圍大，最大量程比可達1:10，且始動流量小，低于流量下限也可正常計量

05

粘度適應性強，該款流量計粘度測量范圍可達0.3～2000mPa.s、如酒精、瀝青等介質，更高粘度的介質也可根據液體流動性能確定能否計量

06

耐溫范圍廣，該款流量計溫度適應范圍可達-40~+300℃、高溫型配備散熱器，可有效散溫，確保流量計正常計量

07

結構簡單、維護保養方便，流量計使用過程中遇到故障，可通過多種途徑直觀清晰查找原因并現場處理

08

安裝方便，流量計默認為法蘭連接，拆裝方便快捷，省時省力

技術參數

型號及主要零件材質

名稱	鑄鐵型	鑄鋼型	鑄鐵高溫型	鑄鋼高溫型	鑄鐵高粘型	鑄鋼高粘型	不銹鋼型	13型
型號/材質	LC—A	LC—E	LC—TA	LC—TE	LC—NA	LC—NE	LC—B/C	LC13—A/E/B/C
本體	鑄鐵	鑄鋼	鑄鐵	鑄鋼	鑄鐵	鑄鋼	不銹鋼	鑄鐵/鑄鋼/不銹鋼
齒輪	鑄鐵						不銹鋼	鑄鐵/不銹鋼
蓋板	鑄鐵						不銹鋼	鑄鐵/不銹鋼
軸套	含油青銅或滾動軸承						石墨	含油青銅或滾動軸承
軸	鋼/不銹鋼						不銹鋼	鋼/不銹鋼
表頭	鋁合金
聯軸器	銅						不銹鋼	銅

注：LC-B為不銹鋼304材質，LC-C為不銹鋼316L材質

流量范圍

鑄鐵型、鑄鋼型、不銹鋼型橢圓齒輪流量計

型號/技術要求	LC—A鑄鐵型	LC—B不銹鋼型		LC—E鑄鋼型
公稱壓力MPa	1.6	1.6、2.5、4.0、6.3		1.6、2.5、4.0、6.3
溫度范圍℃	常規指針型：-20~+80℃；高溫指針型：-20~+200℃；常規液晶型：-20~+60℃；高溫液晶型：-20~+150℃；
精度等級	0.5%
口徑/粘度	粘度：0.6~2mPa.s		粘度：2~200mPa.s
10	0.2~0.4 m³/h		0.08~0.4 m³/h
15	0.6~1.5 m³/h		0.3~1.5 m³/h
20	0.8~3 m³/h		0.6~3 m³/h
25	1.2~6 m³/h		0.8~6 m³/h
40	5~15 m³/h		3~15 m³/h
50	6~24 m³/h		4~24 m³/h
65	10~40 m³/h		8~40 m³/h
80（輕型）	10~40 m³/h		8~40 m³/h
80（重型）	15~60 m³/h		10~60 m³/h
100	30~100 m³/h		15~100 m³/h
150	45~190 m³/h		34~190 m³/h
200	68~340 m³/h		56~340 m³/h

高粘型橢圓齒輪流量計

型號/技術要求	LC—NA鑄鐵高粘型	LC—NE鑄鋼高粘型		LC-NB不銹鋼高粘型
公稱壓力MPa	1.6	1.6、2.5、4.0、6.3		1.6、2.5、4.0、6.3
溫度范圍℃	常規指針型：-20~+80℃；高溫指針型：-20~+200℃；常規液晶型：-20~+60℃；高溫液晶型：-20~+150℃；
精度等級	0.5%
流量范圍 m³/h
口徑/粘度	粘度：200~1000mPa.s		粘度：1000~2000mPa.s
10	0.04~0.3 m³/h		0.03~0.2 m³/h
15	0.2~1.0 m³/h		0.1~0.7 m³/h
20	0.4~2.1 m³/h		0.25~1.5 m³/h
25	0.6~4.2 m³/h		0.6~3 m³/h
40	2.1~10.5 m³/h		1.0~7.5 m³/h
50	2.4~16.8 m³/h		2~12 m³/h
65	6~28 m³/h		4~20 m³/h
80（輕型）	6~28 m³/h		4~20 m³/h
80（重型）	8~42 m³/h		6~30 m³/h
100	10~70 m³/h		10~50 m³/h
150	27~133 m³/h		19~95 m³/h
200	48~238 m³/h		34~170 m³/h

高精度橢圓齒輪流量計（精度：0.2%）

型號/技術要求	LC—A鑄鐵型	LC—B不銹鋼型		LC—E鑄鋼型
公稱壓力MPa	1.6	1.6、2.5、4.0、6.3		1.6、2.5、4.0、6.3
溫度范圍℃	常規指針型：-20~+80℃；高溫指針型：-20~+200℃；常規液晶型：-20~+60℃；高溫液晶型：-20~+150℃；
精度等級	0.2%
流量范圍 m³/h
口徑/粘度	0.6~2 mPa.s		2—200 mPa.s
10	0.2~0.4 m³/h		0.2—0.4 m³/h
15	0.8~1.5 m³/h		0.5—1.5 m³/h
20	1.5~3 m³/h		1—3 m³/h
25	3~6 m³/h		1.2—6 m³/h
40	8~15 m³/h		5~15 m³/h
50	12~24 m³/h		8~24 m³/h
65	20~40 m³/h		10~40 m³/h
80（輕型）	20~40 m³/h		10~40 m³/h
80（重型）	30~60 m³/h		15~60 m³/h
100	40~100 m³/h		20~100 m³/h
150	90~190 m³/h		56~190 m³/h
200	170~340 m³/h		68~340 m³/h

高精度、高粘度橢圓齒輪流量計（精度：0.2%）

型號/技術要求	LC—NA鑄鐵高粘型	LC—NE鑄鋼高粘型		LC-NB不銹鋼高粘型
公稱壓力MPa	1.6	1.6、2.5、4.0、6.3		1.6、2.5、4.0、6.3
溫度范圍℃	常規指針型：-20~+80℃；高溫指針型：-20~+200℃；常規液晶型：-20~+60℃；高溫液晶型：-20~+150℃；
精度等級	0.2%
流量范圍 m³/h
口徑/粘度	粘度：200~1000mPa.s		粘度：1000~2000mPa.s
10	0.08~0.3 m³/h		0.06~0.2 m³/h
15	0.3~1.0 m³/h		0.2~0.7 m³/h
20	0.6~2.1 m³/h		0.5~1.5 m³/h
25	1~4.2 m³/h		0.8~3 m³/h
40	3~10.5 m³/h		2~7.5 m³/h
50	4~16.8 m³/h		3~12 m³/h
65	8~28 m³/h		6~20 m³/h
80（輕型）	8~28 m³/h		6~20 m³/h
80（重型）	10~42 m³/h		8~30 m³/h
100	15~70 m³/h		12~50 m³/h
150	34~133 m³/h		30~95 m³/h
200	56~238 m³/h		50~170 m³/h

型號標識

類型代碼	—	專用標志	材質標志	通徑	壓力	/	計數器	發訊器	說明
LC	—								橢圓齒輪流量計
		T							高溫型
		U							夾套型
		N							高粘型
			A						鑄鐵型
			E						鑄鋼型
			B						304不銹鋼型
			C						316不銹鋼型
				10 ..... 40 ..... 200					公稱通徑：DN=10mm 。。。公稱通徑：DN=40mm 。。。公稱通徑：DN=200mm
					.1				公稱壓力(1.0Mpa及以下)
					.2				公稱壓力(1.6Mpa)標準
					.3				公稱壓力（2.5MPa）鑄鋼或不銹鋼
					.4				公稱壓力（4.0MPa）鑄鋼或不銹鋼
					.6				公稱壓力（6.3MPa）鑄鋼或不銹鋼
							A/A1		DN50（輕型)以下機械指針顯示； A1可帶發訊器
							J1		DN50（重型)以上機械指針顯示；可帶發訊器
							A5/A6		A5單指針字輪顯示，A6指針回零，都可帶發訊器
							Z		雙手柄回零
							13		只輸出信號（脈沖、4-20mA）
							ELZ（BELZ）	/	液晶顯示（-1輸出脈沖；-2輸出4-20mA;-3輸出RS485）,BELZ為隔爆型液晶顯示（備注：顯示器說明書另附）
								GF	三線線脈沖（順時針）-指針型
								MF	4—20mA模擬量（-1兩線制；-2三/四線制）-指針型

注：0.2級產品后綴-J

產品選型

01 被測介質是否對材料有腐蝕性

02 工作溫度、工作壓力、工作流量、介質粘度

03 管道內徑及連接方式

04 現場是否有泵輸送介質

05 顯示及信號功能要求

06 是否需要信號遠傳、工作電源

07 是否需要防爆

08 精度等級

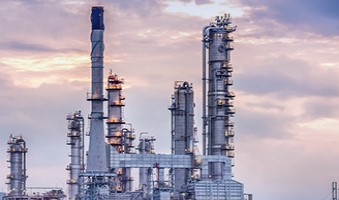

應用領域

安裝事項

安裝注意事項
1、流量計前應安裝過濾器，兩者殼體上箭頭指向與流動方向一致
2、當被測液體含有氣體時，使用前應排出空氣
3、流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向180°或90°
4、新流量計在安裝之前先用竹棍從出口處把齒輪推幾次，如發現不動，及時與我們聯系
5、節流閥應安裝在流量計進口處，開閉閥安裝在出口處，使用開閉閥時要緩慢起動，不要突然開閥，防止“水錘效應”
6、嚴禁用掃線蒸汽通過流量計
7、在連續使用部門，流量計須加旁通管道，防止流量計發生故障時，影響生產
8、流量計安裝前，管道須沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計
9、嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計
10、流量計在使用時流量大小不得超過技術要求，流量計工作在最大流量40-70%為優
