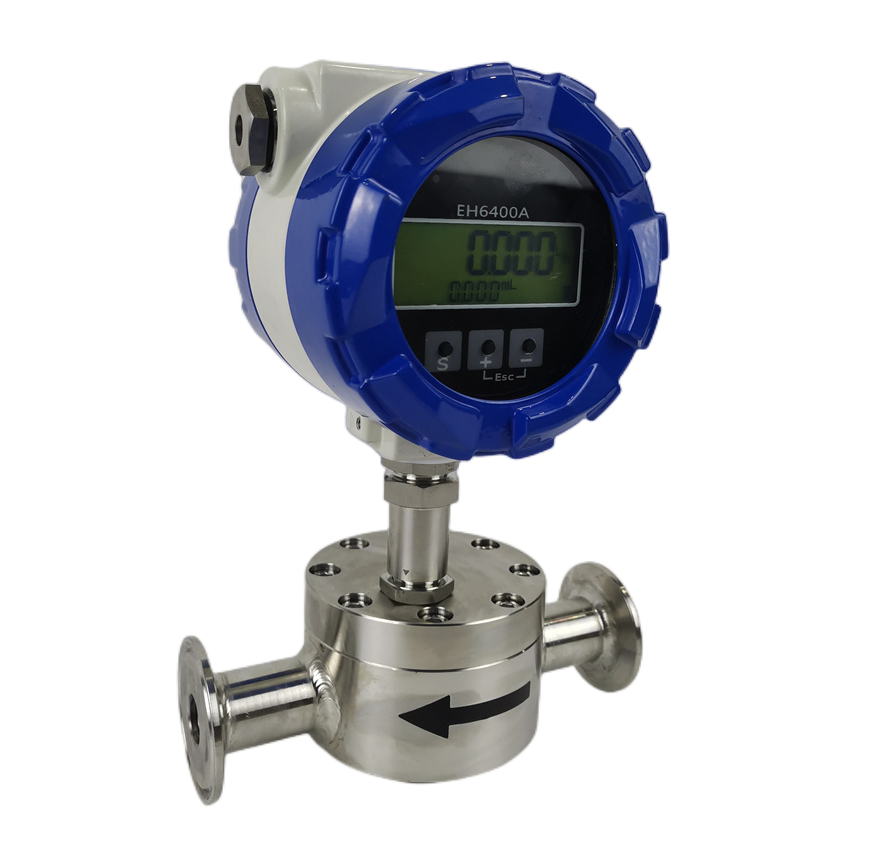

圓齒輪流量計的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。 信號放大器不與被測量介質相接觸。當變送器齒輪切割由殼體內永久磁石產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、 整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

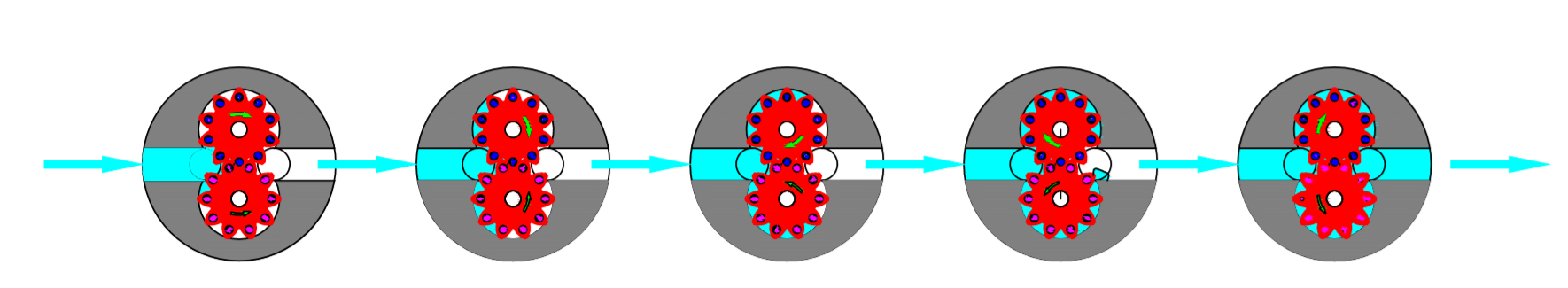

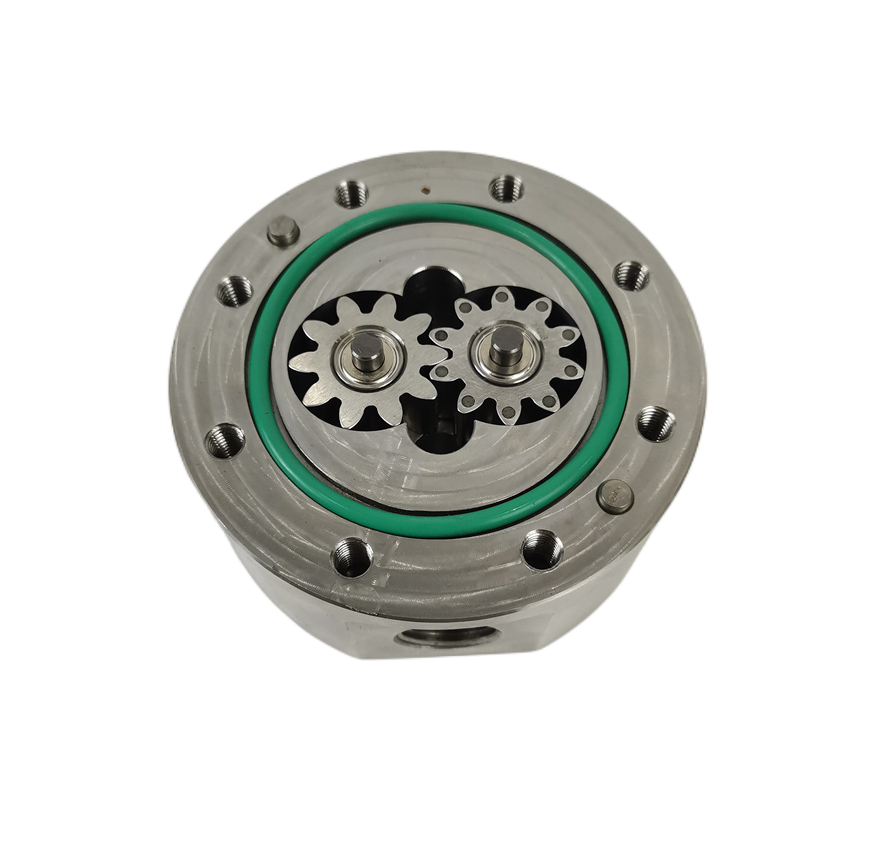

原理圖
技術參數型號標識
型號 | 測量范圍 l/H | K 系數 P/L | 最大壓力 Bar |
溫度 |
接口（可定制） |
LW-02 | 3-50 | 銘牌 | 63 | -20-60℃ | G1/4 |
LW-04 | 5-250 | 銘牌 | 63 | -20-60℃ | G3/8 |
LW-06 | 10-500 | 銘牌 | 63 | -20-60℃ | G1/2 |
型號標識

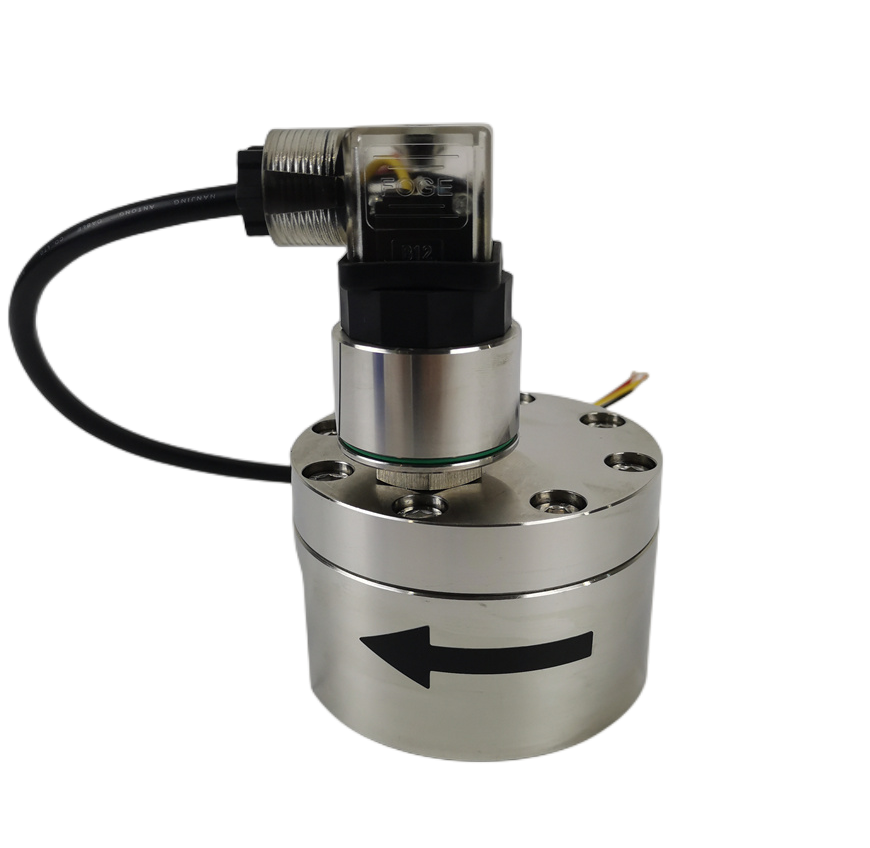

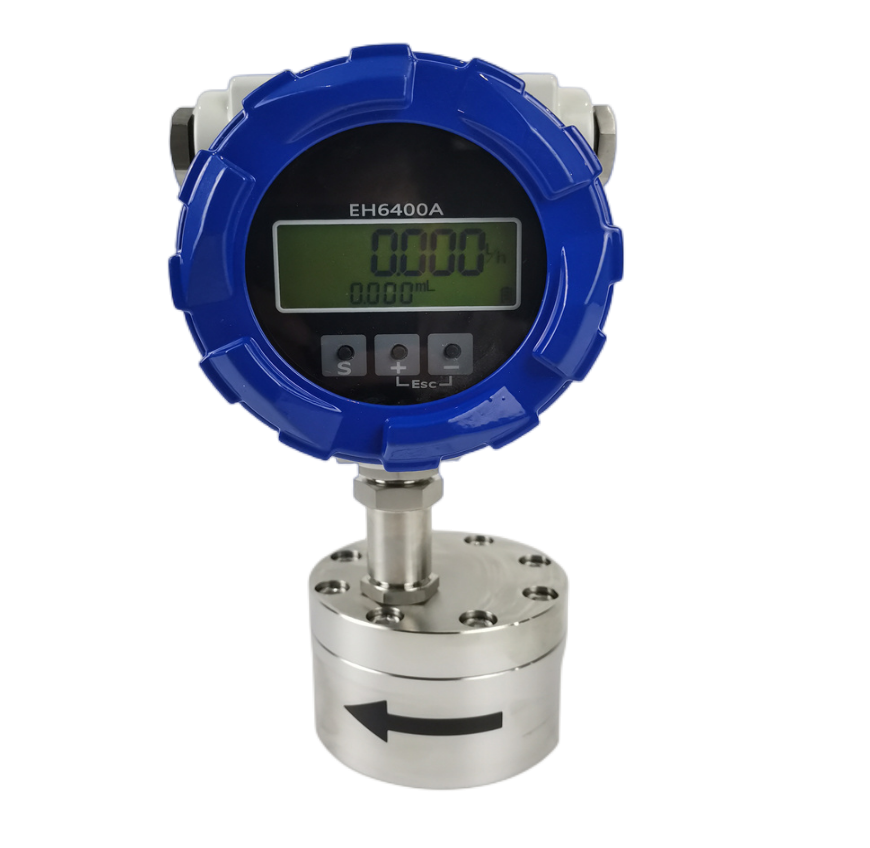

類型代碼 | — | 專用標志 | 材質 標志 | 通徑 | 壓力 | / | 計數器 | 信號 | 連接方式 | 說明 |
LW | — | 圓齒輪流量計 | ||||||||
T | 高溫型 | |||||||||
U | 保溫夾套型 | |||||||||
N | 高粘型 | |||||||||
L | 低粘型 | |||||||||
B | 304不銹鋼 | |||||||||
C | 316L不銹鋼 | |||||||||
L | 鋁合金 | |||||||||
* | 其他材質 | |||||||||
2 4 6 10 15 25 | DN2mm DN4mm DN6mm DN10mm DN15mm DN25mm | |||||||||
.1 | 公稱壓力(1.0Mpa) | |||||||||
.2 | 公稱壓力(1.6Mpa) | |||||||||
.3 | 公稱壓力（2.5MPa） | |||||||||
.4 | 公稱壓力（4.0MPa） | |||||||||
.6 | 公稱壓力（6.3MPa） | |||||||||
.* | 公稱壓力（其他MPa） | |||||||||
GF | 只輸出脈沖信號型 | |||||||||
BELZ | 液晶數字顯示：瞬時、累計流量 （鋰電池供電型） | |||||||||
BELZ- |
GF | 液晶數字顯示：瞬時、累計流量 輸出脈沖信號，三線制（外供12V或者24V電源，可定制5V電源） | ||||||||
BELZ- |
MF | 液晶數字顯示：瞬時、累計流量 輸出4-20mA信號，二/三線制（標配二線制，外供12V或者24V電源） | ||||||||
BELZ- |

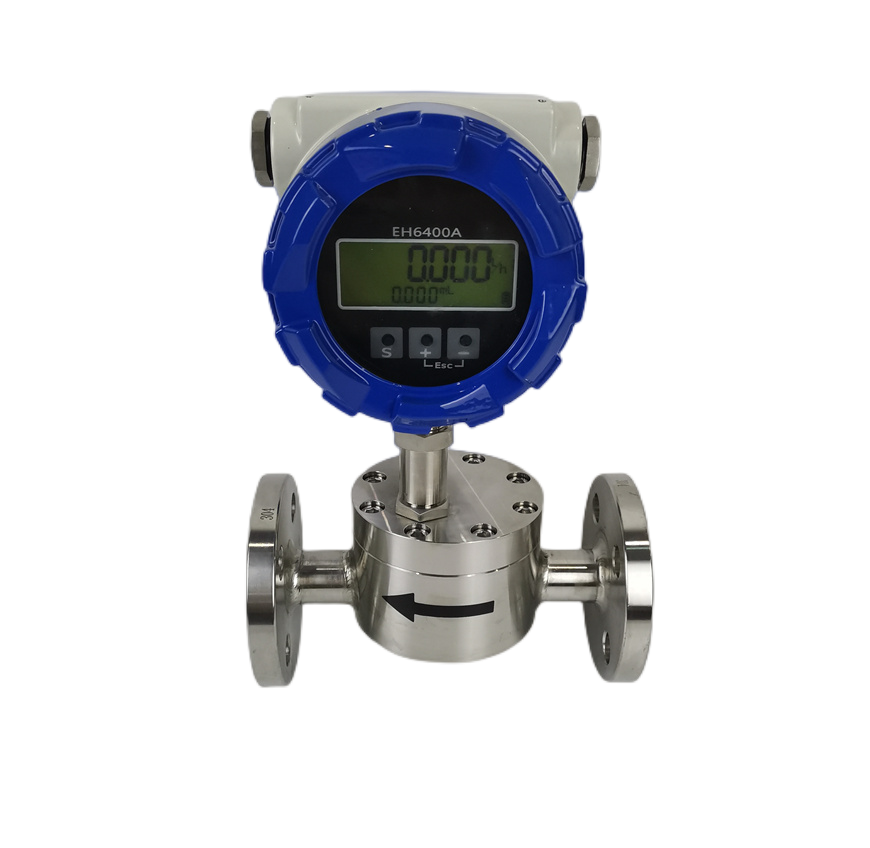

RS | 液晶數字顯示：瞬時、累計流量 輸出RS485信號，四線制（外供12V或者24V電源） | ||||||||
BELZ- | GF/MF/RS | 可同時輸出三種信號，也可按需選擇。 | ||||||||
-F | 法蘭 | |||||||||
-L | 螺紋 | |||||||||
-K | 卡盤 | |||||||||
（“/”“-”為分割符號，“*”為定制參數，可用其他數字或字母替代）
